Yon echanjeur chalè plak (PHE) opere kòm yon inite transfè tèmik ki trè efikas epi ki ekonomize espas -. Li konsiste de plizyè plak metal corrugated, ki an sekirite nan yon ankadreman, ki kreye chanèl separe pou pasaj likid. Medya cho ak frèt koule atravè chanèl altène-anjeneral nan yon kont-aranjman aktyèl-pou optimize echanj chalè. Corrugations plak yo ankouraje tourbiyon nan pousantaj koule ki ba, siyifikativman ranfòse pousantaj transfè chalè pandan y ap diminye tandans fouling ak rezistans idwolik.
Fermeture reyalize swa pa garnitur (nan modèl gasketed) oswa pa koneksyon soude / brase (nan varyant soude oswa brase), asire izolasyon likid ak routage kontwole. Benefis remakab PHE yo gen ladan pèfòmans tèmik eksepsyonèl, kapasite adaptab atravè aranjman plak modilè, antretyen senp, ak yon pwofil enstalasyon kontra enfòmèl ant avantaj -ki souvan fè yo pi bon pase konsepsyon koki konvansyonèl-ak-tib.
Echanjè sa yo itilize anpil nan sistèm HVAC, fabrikasyon endistriyèl, sik refrijerasyon, ak plant elektrik pou travay tankou pwosesis chofaj ak refwadisman, rekiperasyon enèji, evaporasyon, ak kondansasyon.
Aplikasyon
Nan laEndistri manje ak bwason, echanjeur chalè plak yo esansyèl pou pwosesis tèmik egzak. Brasri konte sou yo pou refwadisman wot, refwadi byè fini, ak rekipere enèji tèmik. Nan letye yo, yo pèmèt pasterizasyon efikas, règleman tanperati, pre-chofaj, ak normalisation nan lèt. Menm jan an tou, pwodiktè ji, lwil manjab, ak bwason mou deplwaye PHE pou kontwole chofaj, refwadisman, ak esterilizasyon atravè plizyè etap pwodiksyon.
Nan laSektè chimik ak petwochimik, inite sa yo okipe devwa difisil-ki gen ladan chofaj, refwadisman, kondansasyon, ak evaporasyon kouran pwosesis agresif yo. Aplikasyon komen yo varye de echanj tèmik inlet / priz réacteurs ak kondansasyon sòlvan nan pwosesis kontwòl tanperati dlo. Pou kenbe tèt ak medya korozivite, alyaj espesyalize (tankou Hastelloy oswa Titàn) ak pake plak konplètman soude yo souvan espesifye.
AtravèPouvwa ak enèjiaplikasyon yo, PHE yo fè wòl enpòtan: nan izin elektrik yo, yo refwadi dlo ki fèmen-bouk ak lwil oliv lubrifyan, prechofe dlo chodyè a, epi refè chalè rezidyèl nan gaz lafimen. Yo fonksyone tou kòm modil transfè chalè santral nan rezo enèji distri yo epi yo entegre nan sistèm renouvlab tankou ponp chalè jeotèmal/dlo-sous ak etalaj tèmik solè.
Avantaj
Efikasite siperyè:Plak corrugated yo kreye gwo ajitasyon, reyalize pousantaj transfè chalè3-5 fwa pi gwopase inite koki-ak-tib.
Konpak ekstrèm:Yo mande sèlman1/3 a 1/10espas ki la pou yon devwa ekivalan, redwi drastikman anprint enstalasyon an.
Fasil antretyen ak évolutivité:Kalite Gasketed yo ka konplètman louvri pou netwaye, ak kapasite fasil ajiste lè yo ajoute oswa retire plak yo.
Ba Fouling & Segondè Rekiperasyon tèmik:Konsepsyon an minimize dekale ak pèmèt rekiperasyon chalè efikas soti nan ti diferans tanperati (tan ki ba ke ~ 1 degre).
Versatile ak sekirite:Disponib nan konsepsyon gasketed, soude, ak brase pou adapte divès kalite presyon, tanperati, ak kondisyon ijyèn, ak yon risk ki ba pou melanje likid.
Karakteristik
Eksepsyonèlman wo efikasite transfè chalè
Pwomosyon turbilans: Plak corrugated pwovoke gwo koule ajite menm nan vitès ki ba, deranje kouch fwontyè a ak redwi drastikman rezistans tèmik.
"Chevron" oswa lòt modèl plak avanse: Optimize distribisyon likid ak sipò mekanik, reyalize koyefisyan transfè chalè tipikman3 a 5 fwa pi wopase echanjeur koki-ak-tib.
Konsepsyon kontra ak espas -ekonomize
Li bay menm devwa chalè a ak yon zòn sifas ki pi piti anpil. Okipe sèlman1/3 a 1/10volim yon koki ki konparab-ak-inite tib, sa ki fè anpil ekonomize espas ak depans enstalasyon yo.
Pèt chalè minimòm, souvan pa gen izolasyon obligatwa
Se sèlman plak yo ak ankadreman minim yo ekspoze, sa ki lakòz anpil ti sifas ekstèn pou pèt chalè. Izolasyon anjeneral pa nesesè.
Segondè fleksibilite ak évolutivité fasil
Konsepsyon modilè: Kapasite yo ka fasilman ajiste oswa elaji pa tou senpleman ajoute oswa retire plak nan ankadreman an, adapte yo ak chanje bezwen pwodiksyon an.
Fasilite nan antretyen ak netwayaj
(Pou kalite gasketed) Konsepsyon konplètman detachable pèmèt ouvèti konplè pou netwayaj mekanik ak enspeksyon konplè, ideyal pou aplikasyon ijyenik oswa likid ki gen tandans fè fouling.
Efektif Ti -Tanperati-Diferans Transfè Chalè
Koefisyan transfè chalè segondè pèmèt itilizasyon sous chalè ki ba -. Apwoche tanperati osi ba ke1 degreyo ka reyalize, ki fè PHE yo ideyal pou sistèm rekiperasyon chalè.
Risk ki ba pou melanje likid
Likid yo estrikteman separe pa plak ak plizyè sistèm sele. Nan ka yon koule, likid anjeneral koule nan anviwònman an, ak risk minim nan kwa-kontaminasyon (risk yo elimine nan konsepsyon semi-soude oswa konplètman soude).
Konparezon teknik ant yon sèl etap-ak doub-etap konfigirasyon echanjeur chalè plak
| Karakteristik | Single-Echanjeur Chalè Plak Etap | De-Echanjeur Chalè Plak Etap |
|---|---|---|
| Konfigirasyon | Yon seksyon transfè chalè, sèl chemen likid | De seksyon endepandan nan seri (rekiperasyon + final refwadisman) |
| Medya refwadisman | Glycol/dlo glas sèlman | Etap 1: Brewing dlo Etap 2: Glycol / dlo glas |
| Tipik Inlet/Outlet Temp | Wort: 95 degre → 18 degre (yon etap) | Etap 1: 95 degre → ~ 35 degre Etap 2: ~ 35 degre → 18 degre |
| Rekiperasyon Chalè | Okenn | Wi (chofe dlo enplikasyonJwi a 80-85 degre) |
| Enèji Efikasite | Ba (tout chalè rejte nan chiller) | Segondè (60-70% rekiperasyon chalè) |
| Gout presyon tipik | 0.8-1.5 bar (selon kapasite) | Etap 1: ~ 0.5 bar Etap 2: ~ 0.5 bar |
| Presyon konsepsyon | 6-10 bar (estanda gasketed) | 6-10 bar pou chak seksyon |
| Materyèl Plak | Nerjaveèi 316L tipik | Nerjaveèi asye 316L (bò plan), pètèt 304 pou bò dlo |
| Materyèl Joint (si sa aplikab) | EPDM, NBR (FDA-apwouve) | EPDM (bò cho), petèt FKM pou bò glycol |
| Ranje Kapasite tipik | 10-100 hL/h (wot) | 20-200 hL/h (wort) |
| Kontwòl konpleksite | Senp (yon sèl bouk, kontwòl koule glikol) | Pi wo (kowòdone dlo/glikol koule, tanperati anklanchman) |
| Anprint & Pwa | Kontra enfòmèl ant, pi lejè | Pi gwo akòz plak siplemantè ak koneksyon |
| Aplikasyon prensipal yo | Ti / atizanal brasri, pwojè modernisation | Pifò brasri komèsyal modèn, konsepsyon ki konsantre sou enèji- |
| Avantaj prensipal yo | Lower capex, operasyon senp | Segondè ekonomi enèji, pi ba depans fonksyònman, rezèv dlo cho |
| Limit kle yo | Segondè depans fonksyònman, pa gen okenn rekiperasyon chalè | Pi wo pri inisyal, pi konplèks kanalizasyon ak kontwòl |
Pwodiksyon detaye

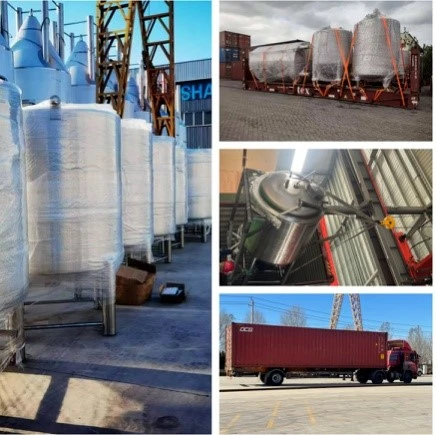

Anbalaj ak livrezon
